概述振蕩器在電子電子電路中中的作用2,GXO-U102H/AI20.0MHz晶振
來源：http://www.lbfp.com.cn 作者：億金電子 2023年06月25
.png)
晶體振蕩器是設計用于產生精確頻率的電信號的電子電路。該頻率由石英晶體的物理特性決定，石英晶體用作振蕩器的諧振元件。
本指南將進一步解釋振蕩器的基礎知識、振蕩器在產生頻率時的魔力以及它們?cè)陔娮与娐分邪l(fā)揮的關鍵作用。它是電子愛好者、嶄露頭角的工程專業學生、創意愛好者以及任何對了解電子電路內部工作原理有濃厚興趣的人的理想資源。
如果這聽起來像您，請閱讀下文，全面了解振蕩指標的作用以及它們對我們現代技術世界的影響。
電子產品的心跳：振蕩器
說到電子電路的本質，我想到了一個詞：振蕩器。但這些看不見的英雄到底是什么，為什么他們?cè)陔娮邮澜缰姓加腥绱酥匾牡匚唬?br /> 振蕩器的核心是產生連續、重復波形的電子設備。
將它們想象成電子電路的“心跳”，定期發射脈沖或信號。這種脈動節拍就是我們所說的“頻率”，正是這個頻率控制著從無線電信號的傳輸?shù)綌?shù)字手表上時間的準確渲染的一切。
振蕩器通過采用稱為共振的物理原理來產生這些頻率，就像鐘擺來回?cái)[動一樣。
根據振蕩器的類型，這種諧振元件可以是任何東西，從石英晶體到特定排列的電感器和電容器。輸出是穩定而規則的波形，為無數的電子應用奠定了基礎。
在我們的日常生活中，振蕩器是支撐現代世界中如此普遍的無數技術的無聲支柱。它們確保我們的智能手機無縫連接到網絡，引導GPS衛星穿越廣闊的太空，并保證先進醫療和科學設備的精度。沒有振蕩器，我們互聯的數字世界將陷入停滯。
在高利電子，我們了解振蕩器在技術社會結構中發揮的關鍵作用。這就是為什么我們對頻率控制產品的質量和準確性的承諾是堅定不移的。
我們的每個振蕩器產品都經過精心設計和制造，以產生穩定、精確的頻率，確保您的電子設備的最佳運行。 振蕩器的世界既多樣又令人著迷。這種多樣性允許廣泛的應用，每個應用都經過定制，以滿足穩定性、準確性和環境彈性的特定要求。
特別值得注意的三種振蕩器類型是TCXO、VCXO和OCXO。讓我們仔細看看每個。
TCXO或溫度補償晶振在關注溫度變化的應用中具有顯著優勢。 這些振蕩器包含一個電路，該電路可調整振蕩器的頻率以補償溫度引起的變化，從而即使在不同的環境條件下也能保持穩定的輸出。
VCXO或壓控晶體振蕩器能夠根據施加的電壓微調輸出頻率。 這種獨特的特性使VCXO非常適合需要快速頻率調整或頻率調制的應用，例如某些電信和無線電系統，或?qū)⒈镜卣袷幤麈i定到主頻率參考。
OCXO，或恒溫晶振，提供卓越的頻率穩定性。 在這些振蕩器中，晶體通過內部加熱元件（通常稱為“烤箱”）保持在恒定溫度。這種設計使OCXO能夠提供非常穩定的頻率，使其成為GPS系統，電信基礎設施和科學研究設備等精密應用的絕佳選擇。

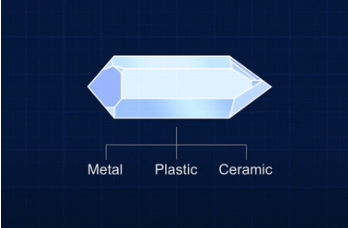

石英晶體在振蕩器中的作用
在深入研究振蕩器世界時，我們必須討論石英晶體振蕩器。 這些特殊類型的振蕩器利用石英晶體的力量來創建穩定而準確的頻率參考，使其成為大量電子設備的主要產品。
.png)
但是為什么是石英，你可能想知道？
石英是二氧化硅的一種結晶形式，具有稱為壓電的顯著特性。這意味著當對石英晶體施加壓力時，它會產生電荷，反之亦然。在石英晶體振蕩器中，電場使晶體以其固有諧振頻率振動，從而產生一致且可靠的信號。 石英的優越性在于其無與倫比的穩定性和最小的溫度系數。即使暴露在波動的環境條件下，石英晶體振蕩器也能以驚人的一致性保持其頻率。這使其成為穩定性和精度至關重要的精密頻率應用的理想選擇。
在億金電子，我們欣賞并利用石英在我們廣泛的時鐘振蕩器產品中的獨特特性。 我們的石英晶體振蕩器因其極具競爭力的商業價格和廣泛的開發頻率和規格而被選中，可提供卓越的性能和價值。進口有源晶振
