NDK產品解讀:低相噪地抖動陶瓷面封裝壓控晶振NV5032SC

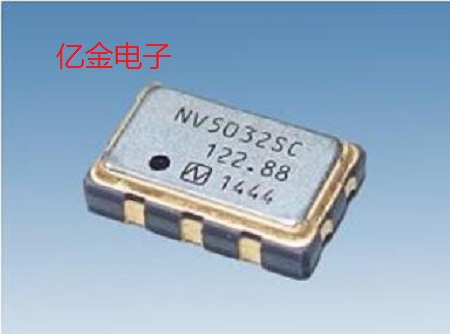

從前段時間NDK發布的一項有關中期生產計劃文件中豁然得知近些年其都是出于盈利虧損狀態,不過對于NDK這種專業生產頻率控制元器件(石英晶振產品)的企業來說,其業務領域勢必多且雜;NDK旗下產品主要應用于物聯網,汽車,智能手機,鐘表,網絡設備,個人電腦,消費類電子,網絡通信等多個領域;像這款NV5032SC就是可應用于短距離通信的壓控晶振,下面我們對該款產品進行解讀.
雖然NDK近年來持續虧損,但并未見到絲毫頹然的現象,甚至是在狂攻車載和5G通信應用領域,就算是在今年這個形勢尤為嚴重的時間,依舊在不斷推出相關新產品,以滿足市場需求,這或許就是其能夠從一個小作坊走到現在的原因之一吧!好了,閑話不多說,NDK作為晶振行業的龍頭企業,旗下產品品質那是沒得說的.就比如這款NV5032SC壓控晶振,性能非常優越.
該5032晶振的特征特性有如下幾個閃光點:
1)5.0×3.2mm的小型陶瓷封裝品.
2)低相位噪聲(122.88MHz):Typ.-127dBc/Hz(@1kHz),Typ.-156dBc/Hz(@100kHz)
3)低相位抖動(122.88MHz):Typ.0.13ps(12kHzto20MHz)
4)低消耗電流(122.88MHz):Typ.46mA
5)可對應頻率范圍:1.25MHzto62MHz
6)輸出規格:LVPECL
這款有源晶振的參數規格如下:
名詞解釋:
相位噪聲:相位噪聲(Phasenoise)是指系統(如各種射頻器件)在各種噪聲的作用下引起的系統輸出信號相位的隨機變化.它是衡量頻率標準源(高穩晶振、原子頻標等)頻穩質量的重要指標,隨著頻標源性能的不斷改善,相應噪聲量值越來越小,因而對相位噪聲譜的測量要求也越來越高.傳統的零拍測量法已面臨嚴重的挑戰,特別是在如何減少測量系統本身的噪聲對測量結果的影響,提高系統的測量靈敏度方面尤為困難.
相位抖動:抖動是對信號時域變化的測量結果,它從本質上描述了信號周期距離其理想值偏離了多少.通常,10MHz以下信號的周期變動并不歸入抖動一類,而是歸入偏移或者漂移.抖動有兩種主要類型：確定性抖動和隨機性抖動.確定性抖動是由可識別的干擾信號造成的,這種抖動通常幅度有限,具備特定的(而非隨機的)產生原因,而且不能進行統計分析.
當然,除去以上特性之外,該款貼片晶振還具備高頻,耐高溫等工業應用產品所必須的性能,并能夠?qū)崿F(xiàn)自主起振(自帶電壓源),其身為壓控晶振,這壓控就是通過對電壓實現對頻率變化量的調控,可使得晶振本身在復雜環境下保持良好的起振特性以及相對較為穩定的輸出頻率信號,是以該產品才能夠應用于通信產品之上;當然,其低相噪的性能也是至關重要的因素.
從前段時間NDK發布的一項有關中期生產計劃文件中豁然得知近些年其都是出于盈利虧損狀態,不過對于NDK這種專業生產頻率控制元器件(石英晶振產品)的企業來說,其業務領域勢必多且雜;NDK旗下產品主要應用于物聯網,汽車,智能手機,鐘表,網絡設備,個人電腦,消費類電子,網絡通信等多個領域;像這款NV5032SC就是可應用于短距離通信的壓控晶振,下面我們對該款產品進行解讀.
該5032晶振的特征特性有如下幾個閃光點:
1)5.0×3.2mm的小型陶瓷封裝品.
2)低相位噪聲(122.88MHz):Typ.-127dBc/Hz(@1kHz),Typ.-156dBc/Hz(@100kHz)
3)低相位抖動(122.88MHz):Typ.0.13ps(12kHzto20MHz)
4)低消耗電流(122.88MHz):Typ.46mA
5)可對應頻率范圍:1.25MHzto62MHz
6)輸出規格:LVPECL
這款有源晶振的參數規格如下:
| 型名 | NV5032SC | |||
| 額定頻率范圍 [f] (MHz) | 100 ≤ f ≤ 170 | 170 < f ≤ 200 | ||
| 標準頻率 (MHz) | 122.88, 153.6 | － | ||
| 尺寸大小 (L×W×H : mm) | 5.0×3.2×1.2 | |||
| 電源電壓 [VCC](V) | +3.3 ± 10 % | |||
| 消耗電流 (mA) | Max. 65 | |||
| 輸出規格 | LVPECL | |||
| 波形對稱 (%) | 45 to 55 (VCC-1.3V) | |||
| 輸出負載條件 (Ω) | 50 (VCC-2.0V) | |||
| 工作溫度范圍 (°C) | -40 to +85 | |||
| 保存溫度范圍 (°C) | -55 to +125 | |||
| 綜合頻率允許偏差 | Max. ±50×10-6 | |||
| 頻率可變范圍 / 控制電壓 [Vcont] | Min. ±100×10-6 / +1.65 ±1.65 V | Min. ±90×10-6 / +1.65 ±1.65 V | ||
| 頻率變化極 | Positive | |||
| 自主停振功能 |
自主起振 低水平類 |
自主起振 高水平類 |
自主起振 低水平類 |
自主起振 高水平類 |
| 規格號 | NSA3613A | NSA3614A | NSC5173A | NSC5174A |
相位噪聲:相位噪聲(Phasenoise)是指系統(如各種射頻器件)在各種噪聲的作用下引起的系統輸出信號相位的隨機變化.它是衡量頻率標準源(高穩晶振、原子頻標等)頻穩質量的重要指標,隨著頻標源性能的不斷改善,相應噪聲量值越來越小,因而對相位噪聲譜的測量要求也越來越高.傳統的零拍測量法已面臨嚴重的挑戰,特別是在如何減少測量系統本身的噪聲對測量結果的影響,提高系統的測量靈敏度方面尤為困難.
當然,除去以上特性之外,該款貼片晶振還具備高頻,耐高溫等工業應用產品所必須的性能,并能夠?qū)崿F(xiàn)自主起振(自帶電壓源),其身為壓控晶振,這壓控就是通過對電壓實現對頻率變化量的調控,可使得晶振本身在復雜環境下保持良好的起振特性以及相對較為穩定的輸出頻率信號,是以該產品才能夠應用于通信產品之上;當然,其低相噪的性能也是至關重要的因素.
